Электромагнитные замки – это исполнительные устройства, которые обеспечивают удержание двери в закрытом положении и управляются с помощью команды от домофона, контроллера, системы контроля и управления доступом, вынесенной кнопки или прочих управляющих устройств. Используя специальные контроллеры можно открывать электромагнитный замок с помощью ввода пароля, магнитных карт, брелков, Touch Memory и прочих электронных ключей-идентификаторов.
Преимущества:
- Долговечность – отсутствуют трущиеся детали, благодаря чему исключается износ устройства. Данный параметр наиболее актуален для объектов с большой проходимостью людей.
- Стойкость к взломам – в таком замке нет механизмов, поэтому взломать запорное устройство отмычками не удастся.
- Надёжность – замок способен обеспечить удержание тяжёлых металлических дверей, ворот и калиток.
- Простота конструкции и легкость монтажа – накладные и врезные типы замков легко устанавливаются на самые различные двери, без проведения существенных работ, подготовки основания и изменения конструкции дверей.
Принцип работы электрозамка

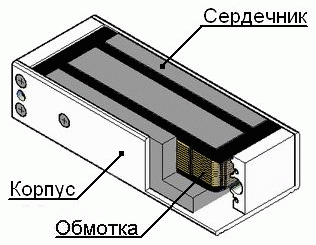

Электромагнитные замки состоят из двух элементов – корпус с электрической частью и электромагнитом, который устанавливается на дверной коробке и ответная пластина (якорь), которая монтируется на дверном полотне. Для удержания пластины на обмотку электромагнитной катушки в постоянном режиме подаётся напряжение 12В, что приводит к образованию сильного электромагнитного поля. Поскольку ответная пластина изготовлена из металла с большой магнитной проницаемостью под действием магнитного поля она притягивается вместе с дверью к электрозамку и удерживается до подачи команды открытия.
При открытии замка цепь на электромагнитную катушку обрывается, магнитное поле исчезает, и дверь открывается. Поскольку для открытия необходимо обесточить замок, многие характеризуют данный принцип открытия как недостаток электромагнитных запорных устройств, поскольку при пропадании или повреждении электросети дверь с ЭМЗ автоматически отпирается.
С другой стороны, данная особенность является и преимуществом, поскольку по нормам пожарной безопасности электрозамки должны беспрепятственно открываться в случае аварийной ситуации. Таким образом, электрозамки в большинстве случаев используются для аварийных выходов и внутренних перегородок в здании. На основных входах двери, как правило, дополнительно оснащают механическими замками.
Виды электромагнитных замков:
Все электрозамки различаются по методу установки, типу открытия, силе удержания и наличию дополнительных опций.
По способу монтажа различают:

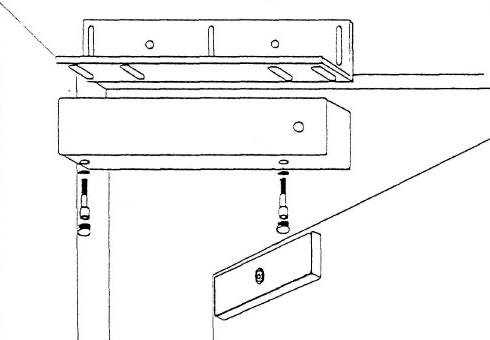

- Накладные – самые распространённые типы замков. Устанавливаются на основании дверной коробки или стены, а ответная планка на дверное полотно, характеризуются лёгким и простым монтажом. Чаще всего накладные электрозамки устанавливают на верхней горизонтальной части дверной конструкции, поскольку установка сбоку или снизу будет отнимать часть дверного проёма и препятствовать свободному проходу людей.
- Врезные – не занимают дверной проем, поскольку ответная часть врезается в дверное полотно, а сам замок в стену либо дверную коробку.
По типу открытия электромагнитные замки разделяются на:
- Удерживающие (отрывные)
- Сдвиговые
Удерживающие замки в большинстве случаев имеют накладной тип установки и являются одними из самых популярных, поскольку характеризуются отсутствием трущихся деталей и надёжной конструкцией. Ответная планка открывается по типу прямого отрыва от магнита, поэтому установка ЭМЗ не требует точного совпадения планок замка, благодаря чему при небольших просадках или искривлениях дверной конструкции, замок продолжит надёжно фиксировать и удерживать двери.

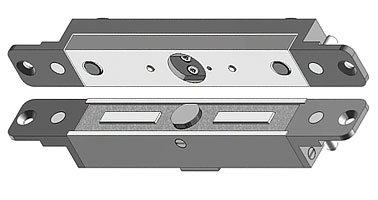

Сдвиговые электромагнитные замки выпускаются во врезном типе конструкции и позволяют скрытно установить замок в центральной части дверного проёма. Электромагнит в сдвиговых замках функционирует не напрямую, как в удерживающих ЭМЗ, а на сдвиг язычка в поперечном направлении, который и запирает дверь, поэтому в таких устройствах имеются небольшие трущиеся элементы. Сдвиговые замки гораздо сложнее в монтаже, требуют высокой точности установки планок напротив друг друга и наличия определённого люфта и зазора между удерживающими кромками пластин.
Сила удержания – это основной параметр всех электромагнитных замков, характеризует усилие, которое необходимо направить на дверь для отрыва ответной планки от электромагнита. Сила удерживания замков обычно указывается в килограммах; с увеличением силы увеличивается надёжность и соответственно физические размеры ЭМЗ. Существуют модели замков с силой удержания от 100 до 1000 кг.
Дополнительные опции
Некоторые модели электромагнитных замков могут оснащаться встроенными датчиками положения двери и платами управления.
Известно, что при помощи специальных наклеек или при наличии коррозии на металлических планках сила удержания замка может уменьшаться и в некоторых случаях дверь вовсе можно открыть небольшим усилением при активном замке. Датчик Холла реагирует на срабатывание электромагнитного замка, поэтому если замок не был надёжно зафиксирован или сила удержания уменьшилась, на пульте управления СКУД отобразится соответствующее уведомление. Магнито-герконовый датчик реагирует на закрытие двери в не зависимости от состояния замка. Оба типа датчика существенно увеличивают эффективность замка, а также позволяют контролировать количество проходящих людей.
Контроллеры могут использоваться для автономной работы замка без управляющих устройств. Достаточно подключить к контролеру внутреннюю кнопку открытия или внешние считыватели ключей.

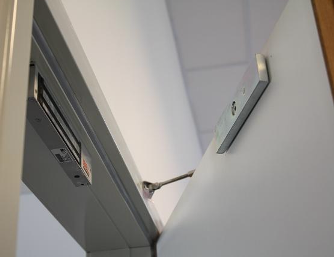

Рекомендации по выбору электромагнитного замка для разных видов дверей
Перед покупкой определитесь с типом электромагнитного замка по методу установки – накладной или врезной, с учетом дверной конструкции. Также выбор зависит от направления дверей – открытие внутрь или наружу. Для двусторонних дверей подойдёт только врезной электромагнитный замок. Для двойных односторонних дверей можно приобрести дверной замок с двумя катушками и раздельными ответными планками.
Основным критерием выбора является сила удержания замка. Для легких межкомнатных дверей следует выбирать замки с усилием от 100 до 200 кг. Выбирая электромагнитный замок на калитку или ворота из металла, необходимы ЭМЗ с силой 300-500 кг и выше в зависимости от веса и мощности конструкции. Также необходимо учитывать характеристики надёжности самой двери: устанавливать мощный электромагнитный замок на стеклянную дверь или дверь из ДСП не имеет смысла, так как при эксплуатации крепление замка или конструкция двери могут быть нарушены.
Рекомендации по установке и подключению
1. Используйте дверной доводчик для исключения сильных ударов при закрытии двери. Это позволит сохранить и замок, и саму дверь.
2. При установке накладных замков в верхней части двери учитывайте вес самого запорного устройства и надёжность двери, поскольку в результате нагрузки тяжёлого замка может произойти искривление двери, перекос коробки и прочие повреждения.
3. Используйте качественный кабель для подачи питания и старайтесь не отдалять источник электросети от замка (рекомендуется не более 5 метров кабеля). Тонкие провода с небольшим сечением, а также слишком удлинённая проводка может стать причиной недостаточного питания замка, что в свою очередь уменьшает силу удержания. Для работы ЭМЗ требуется 12В или 24В постоянного тока.
4. Следите за точным совпадением пластин при установке врезного замка. Для регулировки пластины, как правило, комплектуются регулирующими винтами, что позволяет отрегулировать электромагнитный замок на двери при перекосах коробки, движении стены, прогибе двери и пр.
5. При работе ЭМЗ в автономном режиме, кнопка открытия или разблокировки подключаются на разрыв участка цепи к электрокатушке в нормально-замкнутом состоянии.
