Задача
В подъезде многоквартирного дома произошел ряд инцидентов: кража детской коляски из специальной общественной зоны, незаконная расклейка объявлений, раскрашивание стен в лифте, возгорание мусоропровода. На общем собрании жильцов было принято решение установить систему охранного видеонаблюдения с доступом старшего по подъезду ко всем камерам. Задача видеонаблюдения – расследовать инциденты, выявить причастных лиц и передать видеоматериалы участковому.
Кроме того, есть задача модернизировать домофонную систему для интеграции видеодомофона в общую систему видеонаблюдения, а также организации удаленного управления входной дверью, голосового (по SIP протоколу) и видеовызова на мобильных устройствах.
Исходные данные
Поэтажные планы помещений, план БТИ, план территории, карты google.
Вопросы
- Создайте перечень зон видеонаблюдения и сформулируйте задачи и цели каждой из зон.
- Какие особенности установки камер для каждой из зон? Какие требования к камерам в каждой зоне?
- Как модернизировать видеодомофонную систему для интеграции с системой видеонаблюдения и организации удаленного доступа?
Решение
Видеонаблюдение в многоквартирном доме – не самая сложная проблема. Главное – определиться с задачами и целями наблюдения. В данном примере основных задач две:
- выяснить, кто является вандалом, пресечь доступ в подъезд чужих;
- модернизировать домофонную систему.
Для выявления актов вандализма необходимо установить обзорные камеры в тех общественных пространствах, где уже были зафиксированы такие инциденты: прежде всего лифты и лифтовые холлы; холл первого этажа с почтовыми ящиками и местом под велосипеды / детские коляски. Кроме того, для безопасности консьержа в его комнате также установят камеру, а также рабочее место для оперативного доступа к системе видеонаблюдения.

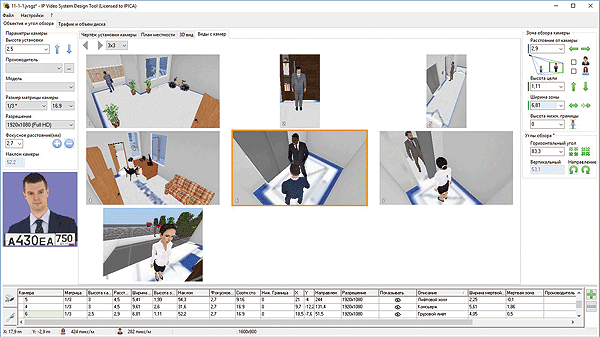

Рис. Виды с камер для оператора видеонаблюдения
Вход в подъезд
Помимо обзорных камер, система должна иметь зоны наблюдения, позволяющие идентифицировать даже неизвестных ранее людей с помощью стоп-кадра, взятого из архива системы видеонаблюдения.
Однако именно видеодомофонная система позволяет поднять функционал охранного видеонаблюдения в подъезде на новый уровень. Современные IP-домофоны с поддержкой SIP протокола могут решить ряд важных для жильцов задач:
- принимать удаленно вызов с домофонной системы через мобильное приложение, поддерживающее SIP протокол, а также удаленно управлять реле замка входной двери; помимо традиционного монитора / трубки для домофона использовать IP телефонию;
- вести архив пропущенных вызовов с датой и временем, а также фото и видео посетителей;
- связать абонентов из квартир с консьержем.
Наиболее очевидное место – входная дверь. Камеру при этом следует располагать как можно дальше и выбирать длиннофокусный объектив. Это позволит существенно уменьшить вертикальный угол съемки, что увеличит вероятность успешной идентификации всех входящих.
Впоследствии данная камера позволит проводить расследования в отношении тех людей, действия которых были зафиксированы обзорными камерами наблюдения в подъезде.

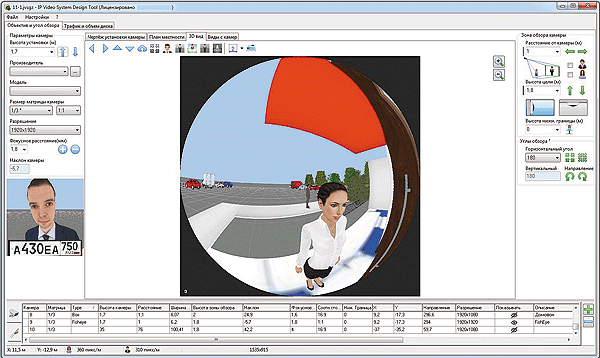

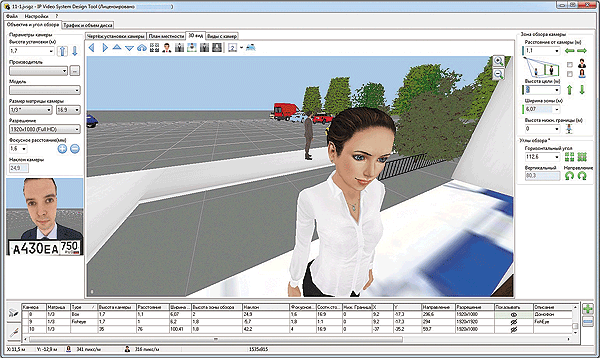

Альтернативный вариант – использовать поток с камеры вызывной панели видеодомофона. Она имеет много преимуществ: находится на высоте лица человека, как правило, вызывая абонента, человек перед вызывной панелью смотрит на домофон, что дает отличное изображение лица.
Но есть и существенные ограничения. Так, при использовании сверхширокоугольного объектива типа FishEye эффективность идентификации заметно снижается за счет геометрических искажений и неравномерного распределения пикселей: больше расчетных значений к центру и меньше по краям изображения. Кроме того, камера является простой мишенью для маскирования, даже жевательная резинка может являться отличным средством выведения из строя столь важной для безопасности камеры.

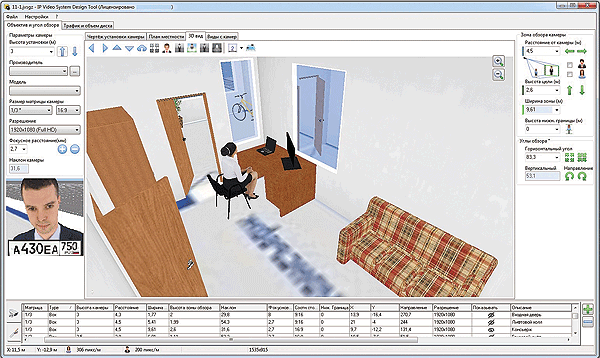

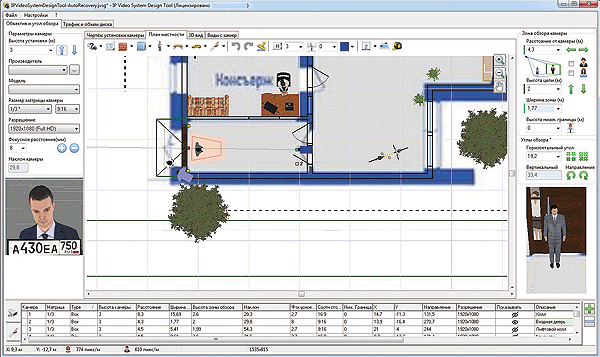

Консьерж
Видеонаблюдение без постоянного наблюдателя может решить лишь некоторые задачи безопасности, например, помочь при проведении расследований уже произошедших инцидентов. Поэтому консьерж играет весомую роль в обеспечении общественной безопасности многоквартирного дома. Для фиксации его действий, а также действий третьих лиц по отношению к самому консьержу в помещении охраны следует установить обзорную камеру наблюдения. Место ее расположения следует выбирать так, чтобы в зону обзора попало рабочее место оператора видеонаблюдения и входная дверь.

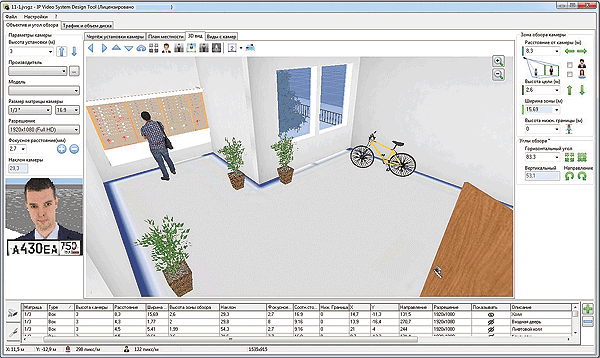

Общедомовая зона (холл первого этажа)
Общедомовая зона первого этажа должна быть оборудована обзорной камерой видеонаблюдения для фиксации оставленной собственности жильцов (детские коляски, велосипеды), а также наблюдения за почтовыми ящиками.

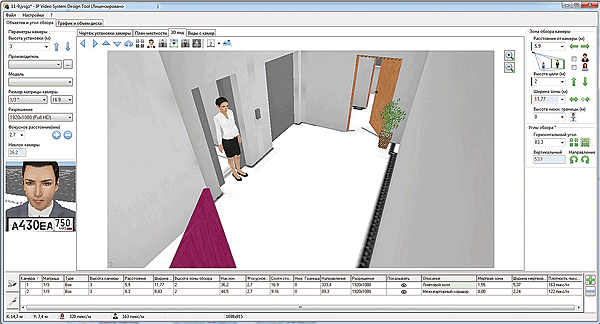

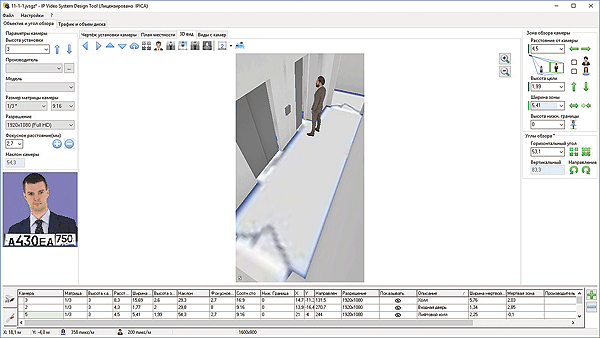

Лифтовый холл
Лифтовые холлы позволяют фиксировать перемещение гостей жильцов, а также курьеров, грузчиков, службу доставки и других посторонних. Это ценная информация при расследовании квартирных краж и актов вандализма на этажах, где камеры видеонаблюдения не установлены.

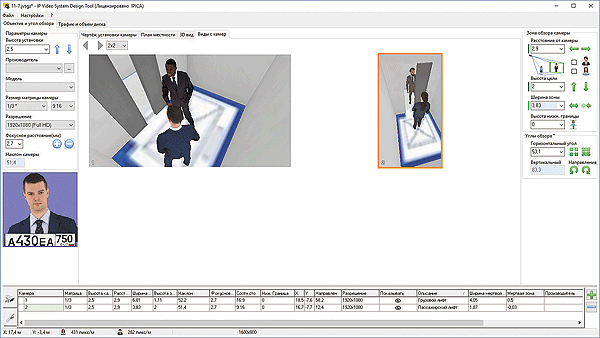

Лифты (грузовой и пассажирский)
Ещё одной важной зоной наблюдения является кабина лифта. Данные камеры должны быть миниатюрными (как правило, миникупольного форм-фактора) с широкоугольным объективом, ведь лифт имеет весьма ограниченные размеры.
Представляют интерес возможные акты вандализма, а также (что даже более серьезно) факты нападения на жильцов в лифте. Такие случаи должны быть на особом контроле у консьержа, для чего видео с лифтовых камер целесообразно вывести на отдельный монитор для постоянного контроля.
Следует отметить, что подключение лифтовой камеры может быть сопряжено с определенными трудностями. Лифт является подвижным объектом: для прокладки кабельной линии либо установки приемо-передатчика или wifi-моста, скорее всего, потребуется разрешение управляющей компании, а также организации, отвечающей за безопасность эксплуатации лифтового хозяйства дома.

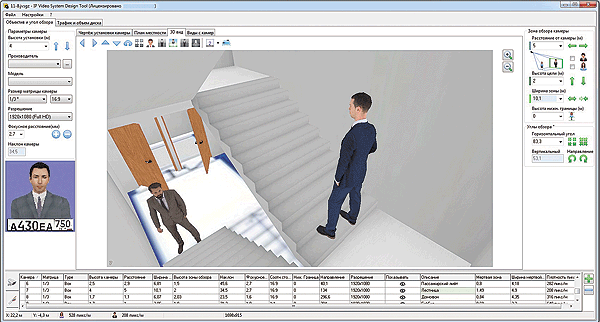

Лестница
А вот нужность видеонаблюдения на лестнице весьма сомнительна. Для полного контроля лестницы многоквартирного дома потребовалось бы слишком много камер. При этом их сложно установить эффективно: разноуровневые пространства затрудняют выбор места установки, к тому же при подъеме по лестнице человек, как правило, смотрит под ноги, что уменьшает ценность изображения с данных камер.

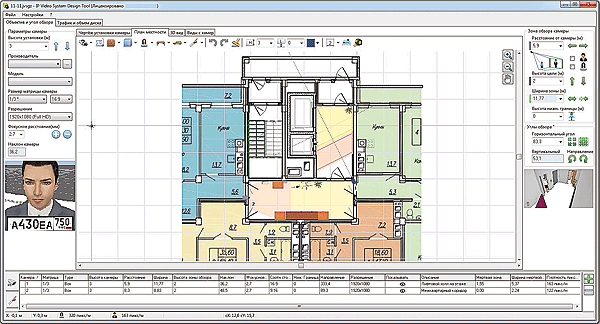

На этажах

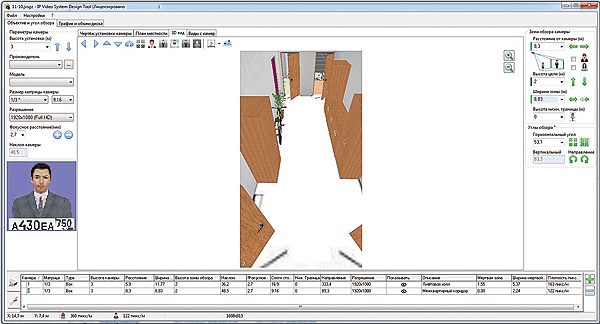

Установка камер на этажах – решение жильцов и собственников соответствующих квартир. Вероятные места установки: лифтовый холл и общий коридор.
Камеры на этажах должны быть доступны жильцам наравне с камерой из вызывной панели видеодомофонной системы. Данные камеры помогают избежать действий групп лиц, пытающихся попасть в квартиру, например, под видом службы доставки, когда в глазок вы видите лишь общий коридор, а злоумышленники прячутся в лифтовом холле.
Данные камеры, как правило, устанавливаются на потолке или фальш-потолке. Для коридоров разумно выбирать камеры, поддерживающие т.н. коридорный режим, чтобы избежать съемки не несущих никакой информации стен.
Выводы
- Видеонаблюдение в многоквартирном доме позволяет пресекать акты вандализма, незаконной расклейки рекламы, а также существенно снижает вероятность краж, как в квартирах, так и в общественных зонах, повышает уровень безопасности жильцов.
- Для увеличения эффективности системы необходимо устанавливать рабочее место оператора видеонаблюдения у консьержа (при его наличии). При этом важно не перегружать его внимание лишними камерами, оставив для «живого» наблюдения лишь те, которые непосредственно влияют на общественную безопасность жильцов.
- Интеграция видеодомофонной системы в общую систему видеонаблюдения – эффективная мера, позволяющая существенно повысить вероятность идентификации людей, запечатленных другими камерами наблюдения.
- Современные возможности IP домофонии (поддержка SIP протокола, мобильные приложения) позволяют жильцам вести переговоры с гостями, физически не находясь в квартире.
Сергей Хлопков, консультант компании IPICA
