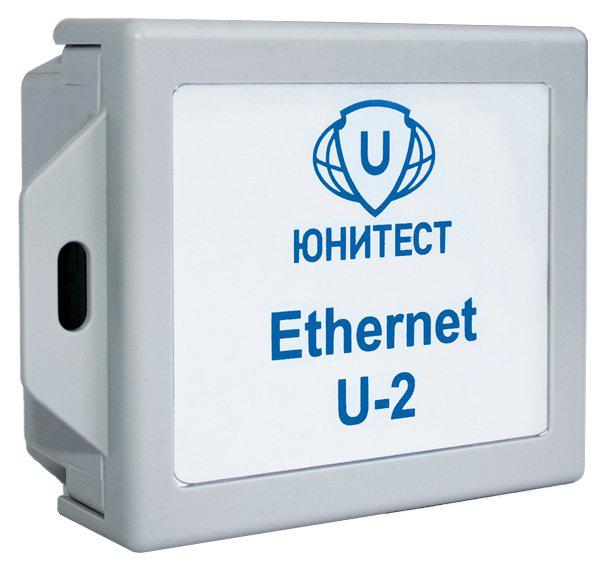

Модуль локальной сети ETHERNET U-2
Краткие характеристики
Модуль локальной сети ETHERNET U-2, Предназначен для удаленного подключения через сеть ETHERNET АПКП «Юнитроник-496М» к выносному пульту управления Юнитроник-ВПУ, к рабочей станции на базе ПК, а также для подключения стороннего оборудования, требующего трансляции порта RS-485 через сеть ETHERNET.
Описание
Предназначен для удаленного подключения через сеть ETHERNET АПКП “Юнитроник-496М”, к рабочей станции на базе ПК с установленным ПО “Мониторинг” или “Конфигуратор” а также стороннего оборудования требующего трансляции порта RS-485 через сеть ETHERNET.
Особенности:
- Модуль обеспечивает создание виртуального последовательного порта RS-485 на ПК, трансляцию данных через сеть Ethernet и подключение АПКП “Юнитроник-496М" или стороннего оборудования через порт RS-485.
- Модуль имеет информационный вход Ethernet: розетка RJ45 с индикаторами подключения и передачи данных.
- Питание модуля осуществляется от дополнительного источника питания напряжением =12/24В.
Технические параметры
| Габариты (см) | 10.4 x 7.9 x 4.8 |
| Сетевой интерфейс | Ethernet |
| Температура эксплуатации (°C) | -25 ... 75 |
| Срок гарантии (мес.) | 24 |
| Потребляемый ток (А) | 0.07 |
| Степень защиты корпуса | IP41 |
| Вес, кг. | 0.10 |
| Кол-во в упаковке | нет данных |
