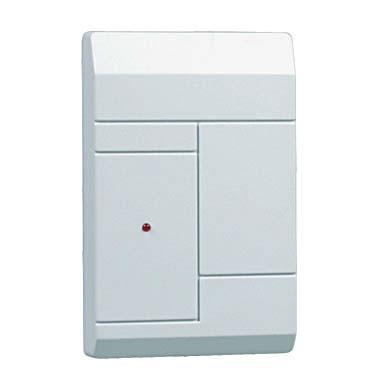

RS-201TD-RR

Передатчик-коммуникатор Риф Стринг RS-201ТD-RR (далее – передатчик) входит в состав аппаратуры радиоканальной охранной сигнализации Lonta Optima и предназначен для подключения различного объектового охранного оборудования к системе RS-201. Передатчик RS-201TD-RR имеет цифровой вход данных (СОМ-порт), на который подается информация от внешнего охранно-пожарного прибора.

При тревоге, взятии под охрану, снятии с охраны или другом изменении состояния объекта внешнее устройство пересылает на передатчик информацию о произошедшем событии. Передатчик формирует радиосигнал о событии и отправляет его по эфиру в центр охраны. Далее для обозначения входной информации мы будем употреблять термин "событие", а для радиосигнала с передатчика – термин "извещение".

Информация во входных сообщениях соответствует стандарту Contact ID, но передается в специальном формате, который описан ниже. Предполагается, что производители объектового оборудования будут сами разрабатывать и производить устройства сопряжения их протоколов и унифицированного входного протокола передатчика.

Кроме извещений о событиях на объекте, передатчик периодически отправляет специальные контрольные извещения, которые используются оборудованием центра охраны для автоматического контроля связи. Значение интервала обнаружения потери связи устанавливается в центре охраны, и может составлять от 4 до 20 минут зависимости от количества объектов в системе и качества связи.

ВНИМАНИЕ! Перед использованием передатчика необходимо установить нужную частотную литеру с помощью джамепрных перемычек.

Рабочая частота: одна из 30 частотных литер в пределах полосы (433,92 ± 0,2%) МГц

Номинальная излучаемая мощность: 10 мВт

Выход на внешнюю антенну: под коаксиальный кабель 50 Ом

Типичная дальность связи: 5-20 км (в городе, с выносной антенной)

10-30 км (за городом, с выносной направленной антенной)

Автоматический контроль связи: 4-20 минут, устанавливается в центре охраны

Вход данных: СОМ-порт, уровни ТТЛ, RS-232 и RS-485

Информационная емкость: определяется внешним оборудованием

Напряжение внешнего питания: от 9 до 15 В постоянного тока

Средний ток потребления в дежурном режиме: около 130 мА
Максимальный ток потребления: не более 200 мА

Диапазон рабочих температур: от -20 до +50°С

Условия эксплуатации: сухие закрытые помещения, без конденсации влаги

Габаритные размеры: 75 х 120 х 32 мм (без антенны)
