RR-701R20

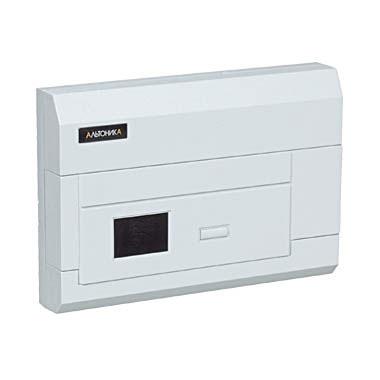

Приемник “Риф Ринг RR-701R20” входит в состав аппаратуры радиоуправления и охранной сигнализации “Риф Ринг-701” и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемно-контрольные приборы путем переключения контактов сигнального реле. Возможен прием сигналов тревоги от стационарных передатчиков системы “Риф Стринг-200” и от передатчиков автомобильных пейджеров “Риф Пейдж-100/101”.

Для передатчиков системы “Риф Стринг-200” принимаются (но не различаются) сигналы тревоги по любому шлейфу, для передатчиков трехзонных автомобильных пейджеров принимаются сигналы тревоги по двум тревожным входам (предупредительный сигнал от датчика удара игнорируется).

С приемником могут использоваться до 20 передатчиков любой из указанных систем в любом сочетании. Перед использованием каждый передатчик должен быть зарегистрирован в памяти приемника с помощью процедуры обучения. Обучение производится по эфиру без дополнительного оборудования.

К приемнику можно подключить внешний модуль расширения с отдельными реле или выходами «открытый коллектор» на каждый передатчик.

Дальность передачи тревожных радиосигналов от радиокнопок в условиях прямой видимости достигает 1000 м, от стационарных передатчиков – 2-3 км. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, типа антенны передатчика и т.п. К приемнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки.

При эксплуатации приемника следует иметь в виду, что мощность передатчиков системы невелика, а рабочая частота разрешена к применению для устройств других производителей, поэтому тревожные сигналы могут быть подавлены мощными посторонними радиосигналами или помехами.

Технические характеристики:

Информационная емкость: 20 передатчиков

Рабочая частота:  433,92 МГц, стабилизирована кварцевым резонатором

Тип модуляции: частотная

Напряжение питания: от 10 В до 15 В

Ток потребления: не более 100 мА

Параметры релейного выхода:

            максимальное напряжение 72 В при токе до 100 мА

            максимальный ток 2 А при напряжении 24 В

Диапазон рабочих температур: от -20 до +40 ^оС

Габаритные размеры (без антенны): 160 х 110 х 32 мм
