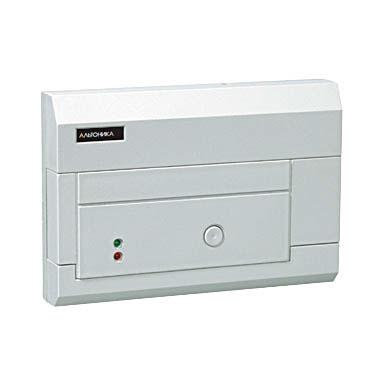

RR-701Х-RL

Модуль расширения “RR-701X-RL” (далее – расширитель) предназначен для увеличения количества релейных выходов приемников “Риф Ринг RR-701R” и “Риф Ринг RR-701R20”.

ВНИМАНИЕ! Расширитель может использоваться только с модификациями указанных приемников, имеющими специальный выход данных!

Расширитель имеет 10 реле на переключение и позволяет создать отдельную проводную зону типа «сухой контакт» для каждого передатчика. К приемнику “RR-701R20” можно подключить два расширителя, что в сумме дает 20 зон. Выходы расширителя могут быть включены в шлейфы сигнализации (ШС) охранно-пожарных приборов (панелей) или в цепи управления различным оборудованием (воротами, видеокамерами, освещением и т.п.).

Технические характеристики:

Информационная емкость: 10 реле, контакты на переключение

Количество передатчиков на реле:  1 или 2

Параметры релейного выхода:

максимальное напряжение 72 В при токе до 100 мА

максимальный ток 2 А при напряжении 12 В

Напряжение питания: от 10 В до 15 В

Ток потребления:

не более 20 мА при всех выключенных реле

не более 400 мА при всех включенных реле

Диапазон рабочих температур: от -20 до +50 ^оС

Габаритные размеры: 110х110х38  мм
