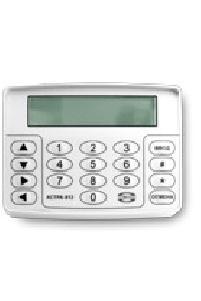

Астра-812d

Назначение:

- организация автономной и централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния адресных радиоканальных извещателей системы Астра-РИ-М;
- управление средствами оповещения;
- отображение всех извещений на жидкокристаллическом индикаторе (ЖКИ) с детализацией до извещателя;
- управление средствами оповещения;
- выдача тревожных извещений на ПЦН через релейные выходы;
- выдача извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, телефонный коммуникатор Астра-881, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;
- ведение журнала событий.

Особенности:

- максимальная емкость системы Астра-РИ-М с применением Астра-812 - 192 радиоканальных извещателя различных типов;
- энергонезависимые календарь - часы;
- энергонезависимый журнал на 1000 событий;
- быстрый доступ с клавиатуры для просмотра журнала событий, состояний извещателей, разделов, оборудования и т.д.
- USB разъем для связи с ПК (задание режимов работы, смена ПО, считывание журнала событий);
- отсутствие ШС или возможности непосредственно работать с любыми типами извещателей.

Основные данные:

При выпуске с завода-изготовителя в ППКОП устанавливается программное обеспечение (ПО) версии 3_х для работы в системе Астра-РИ-М с поддержкой до 4-х РПУ.

Смена ПО для работы в другой системе осуществляется с персонального компьютера (ПК) с помощью программы Pconf-812.

Работа ППКОП основана на анализе информации, получаемой по линии расширения от РПУ Астра-РИ-М непосредственно или через ретрансляторы, и контроле до 192 зарегистрированных радиоканальных извещателей различных типов:

- объемный оптико-электронный Астра-5131 исполнение А,
- поверхностный оптико-электронный Астра-5131 исполнение Б,
- объемный оптико-электронный с отсутствием реакции на животных весом до 20 кг Астра-5121,
- поверхностный звуковой Астра-6131,
- магнитоконтактный Астра-3321,
- электроконтактный мобильный (тревожная кнопка - брелок) РПДК Астра-РИ-М,
- точечный электроконтактный (тревожная кнопка с опцией контроля канала) Астра-3221,
- пожарный дымовой оптико-электронный Астра-421 исполнение РК,
- ручной пожарный Астра-4511,
- аварийный утечки воды Астра-361 комплект РК,
- радиопередающее устройство РПД системы Астра-РИ в режиме извещателя охранного или пожарного типа, радиопередающий модуль универсальный РПДУ Астра-РИ-М.

ППКОП с ПО версии для системы Астра-РИ-М обеспечивает:

• поддержку до 4-х РПУ Астра-РИ-М, до 4-х ретрансляторов и до 4-х радиоканальных модулей реле и оповещения;
• распределение зарегистрированных в РПУ извещателей в логические разделы типов «Охранный», «Пожарный», «Аварийный» от 1 до 16 с режимами:
  - "Автовзятие",
  - "Тихая тревога",
  - "Круглосуточный";
• сквозную системную нумерацию всех радиоустройств (от 1 до 196);
• присвоение буквенных наименований разделам;
• регистрацию (в журнале) событий в системе по разделам и зарегистрированным в разделах радиоканальным извещателям;
• назначение времени задержки на вход /выход для первого и второго разделов;
• постановку на охрану с исключением зон индивидуально для каждого раздела. В заводской конфигурации постановка на охрану с исключением зон запрещена для всех разделов. Необходимость включения функции определяется при установке ППКОП на объекте;
• отображение уровня принимаемых сигналов от радиоканальных извещателей;
• режимы работы реле и выходов типа "открытый коллектор":
  - ПЦН-тревога,
  - взят/снят,
  - контрольная лампа,
  - исполнительный,
  - круглосуточный,
  - звуковой,
  - специальный;
• постановку на охрану/снятие с охраны по полномочиям:
  - ключами Touch memory (ТМ) или устройствами, генерирующими код формата ТМ (РПУ Астра-РИ-М, РПУ Астра-Р исполнение ТМ). Количество регистрируемых идентификаторов ТМ - 96.
  - кодом пользователя с клавиатуры. Количество кодов из 3 - 6 знаков до 32;
• установку статуса извещений;
• управление звуковыми оповещателями;
• выдачу извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, коммуникаторы Астра-881/882, радиопередающее устройство РПД Астра-РИ;
• контроль и частичную настройку коммуникаторов Астра-881/882.

- Регистрация РПУ в ППКОП и регистрация извещателей в РПУ осуществляется со встроенной клавиатуры с доступом по паролю инженера;
установка режимов работы осуществляется со встроенной клавиатуры с доступом по паролю инженера или с ПК;
- наиболее удобный способ настройки - программирование с ПК (программа Pconf-812);
- подключение к ПК обеспечивается через интерфейс USB;
- в ППКОП обеспечивается передача журнала событий в ПК с помощью программы для ПК Message Store. При обработке журнала событий на ПК доступна фильтрация по заданным параметрам и печать;
- ППКОП не предназначен для использования в составе систем автоматического управления пожаротушением.
