NR-A07
Краткие характеристики
NR-A07, Считыватель Proximity с дальностью считывания 60-90 см для контроллеров серии NC. Карты формата EM Marin (StandProx, SlimProx), брелки MiniTag. Уличный антенный модуль
Описание
Специализированные считыватели серии NR-A07 предназначены для работы в системе контроля и управления доступом ParsecNET и служат для организации проезда на автомобильных проходных. NR-A07 имеют увеличенную дальность считывания, что позволяет использовать их для идентификации в местах, где поднесение карты непосредственно к считывателю является затруднительным. Считыватели имеют уникальный интерфейс Parsec, благодаря которому они подключаются к контроллеру всего по трем проводам, что, несомненно, снижает затраты при монтаже системы.
Считыватели серии NR-A07 используются с наиболее популярными картами формата Em-Marin. Таким образом, для проезда на территорию и для входа в здание или кабинет, можно использовать одну и ту же карту.
Для информирования пользователя о режиме работы системы предусмотрена световая и звуковая индикация.
ТИПЫ ИДЕНТИФИКАТОРОВ
- EM Marin
ИСПОЛНЕНИЕ
Считыватель NR-A07 выполнен в виде двух блоков: антенного модуля и блока электроники. Антенный модуль, в котором отсутствуют активные электронные компоненты, оптимально приспособлен для использования в уличных условиях. Блок электроники предназначен для установки только в помещениях.
АНТЕННЫЙ МОДУЛЬ

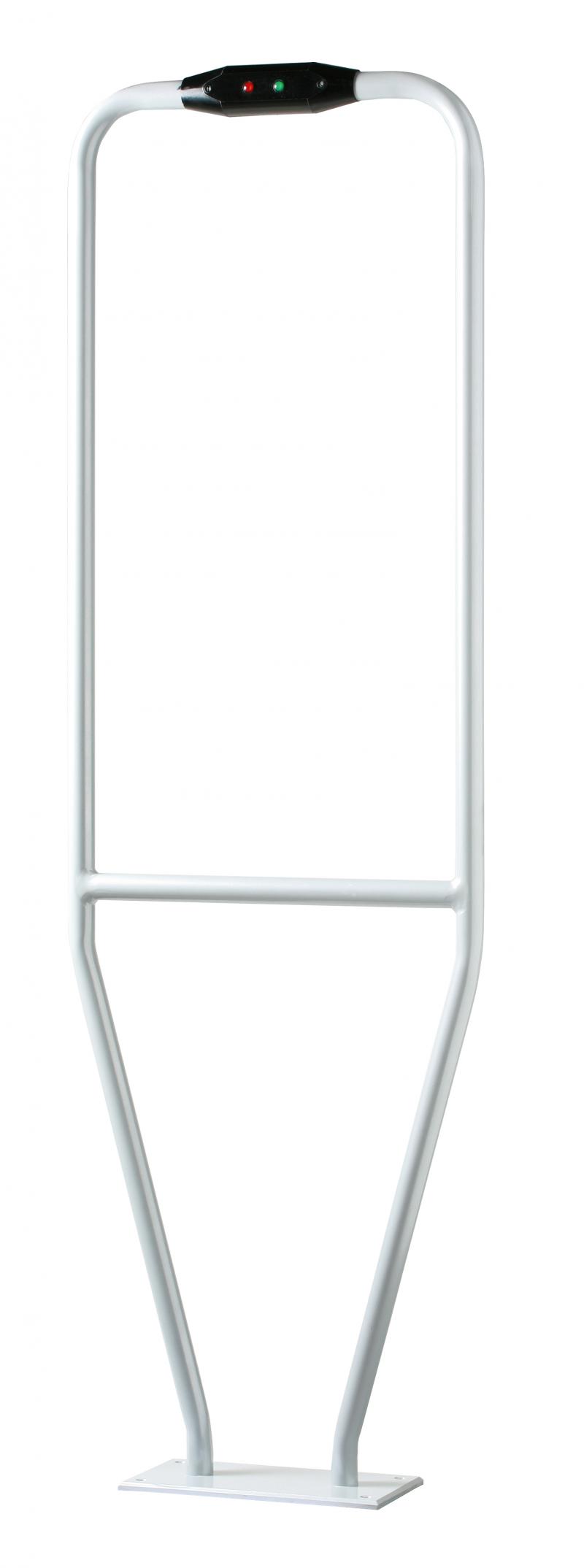

Конструктивно антенный модуль выполнен в виде "стойки" из металла с антикоррозийным покрытием. Антенный модуль содержит два световых индикатора (зеленый и красный) и звуковой индикатор (источник сигнала).
БЛОК ЭЛЕКТРОНИКИ
Блок электроники выполнен в отдельном металлическом корпусе и соединяется с антенным модулем двумя кабелями для подключения антенного контура и индикаторов.
ПИТАНИЕ
Питание считывателя осуществляется от внешнего стабилизированного источника постоянного тока напряжением 12...14 В. При этом максимально допустимый размах пульсаций (двойная амплитуда) питающего напряжения составляет 50 мВ. Ток потребления считывателя от 500 до 750 мА при напряжении питания 13,8 В.
РАССТОЯНИЕ СЧИТЫВАНИЯ
Расстояние считывания для NR-A07 зависит от нескольких факторов: варианта исполнения антенного модуля, места его размещения относительно крупных металлических конструкций, уровня электромагнитных помех. Например, компьютерный монитор или телевизор, расположенный на расстоянии менее 3-х метров от антенны считывателя, может заметно уменьшать дальность считывания за счет помех от схем развертки.
Для исключения влияния крупных металлоконструкций (например, металлической двери, железобетонной стены и т.п.) следует устанавливать антенный модуль на расстоянии не менее одного метра от этой конструкции. Поэтому желательно до окончательной установки антенного модуля опытным путем уточнить его оптимальное положение. При отсутствии интенсивных помех считыватель с антенным модулем «АРКА» обеспечивает считывание кода карты SlimProx с расстояния от 60 до 90 cм при поднесении карты параллельно плоскости антенны по ее оси.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ БЛОКА ЭЛЕКТРОНИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Материал корпуса | Металл | - |
| Размеры | 220×220×80 мм | - |
| Вес брутто/нетто | 1189 г / 1063 г | - |
| Рабочая температура | 0...+55 °C | - |
| Относительная влажность | 0...99% | Без конденсата |
| Напряжение питания | 12 – 14 В | Постоянный ток |
| Потребляемый ток | 500 - 750 мА | При напряжении питания 13,8 В |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АНТЕННОГО МОДУЛЯ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Материал корпуса | Металл | С антикоррозийным покрытием |
| Размеры | 480×1515 мм | - |
| Вес брутто/нетто | 5 кг / 3,8 кг | - |
| Рабочая температура | -40...+55 °C | - |
| Относительная влажность | 0...99% | - |
Технические параметры
| Варианты электропитания | 12В DC |
| Поддерживаемый протокол | Wiegand 26 |
| Способ установки | накладной |
| Формат считывания | EM Marine |
| Срок гарантии (мес.) | 36 |
| Габариты (см) | 48 x 151.5 |
| Специальное исполнение | уличное (влагозащита) |
| Температура эксплуатации (°C) | -40 ... 55 |
| Цвет | белый |
| Кол-во в упаковке | нет данных |
