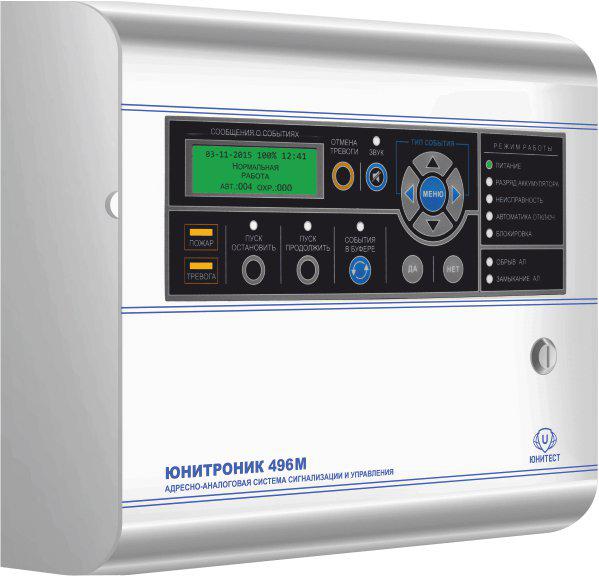

Прибор приемно-контрольный Юнитроник 496М исп.2C
Краткие характеристики
Юнитроник 496М исп.2C, Прибор адресно-аналоговый приемно-контрольный пожарный, охранный, охранно-пожарный, управления и пожаротушения предназначен для работы при питании по 1 категории, не требует установки АКБ и оснащен двумя встроенными источниками питания 24В, 4А каждый. Выходной ток, не более 8А.
Описание
Новый прибор ЮНИТРОНИК 496М спроектирован нами так, что он выполняет все функции своего предшественника и может быть применен в проектах, выполненных на ЮНИТРОНИК 496, без переделки проекта. При этом у него появились новые интересные функции: расширенно адресное пространство до 512 адресов, увеличена длина адресной линии до 3 км на кабеле сечением 0,2 кв.мм, в систему добавлены новые типы извещателей и адресных модулей, адресация устройств выполняется в полностью автоматическом режиме, и многое другое.
АПКП имеет два выхода RS-485. Один из них предназначен для подключения к АРМ с ПО «Мониторинг» и к системе речевого оповещения. Второй выход RS-485 служит для подключения выносных информационных табло ИТ-1, адаптера протокола "Contact ID" для связи с ПАК «Стрелец-Мониторинг», и до шести дополнительных пультов управления
Особенности:
• новый элегантный дизайн;
• новый протокол связи с повышенной нагрузкой, помехоустойчивостью и дальностью связи до 3 км;
• непрерывная диагностика всех устройств, шлейфов сигнализации и цепей управления;
• четырехстрочный дисплей;
• удобное меню с системой подсказок;
• диалоговый режим управления;
• гибкая архитектура (одно адресное устройство - одна функция, все логические связи устанавливаются программно);
• двухуровневая система адресации с указанием реальных наименований устройств и помещений;
• программирование алгоритмов управления автоматикой с помощью готовых логических шаблонов;
• ограничение доступа к управлению прибором с помощью электронных ключей;
• встроенные новые алгоритмы работы позволяют организовывать сложную перекрестную логику простыми средствами.
Возможности:
• работа со следующими типами извещателей:
- адресно - аналоговыми: дымовыми, тепловыми, газовыми (СО),
- пороговыми пожарными,
- охранными,
- контроля инженерных систем;
• программирование прибора в диалоговом режиме или с помощью компьютера;
• четырехуровневая система управления автоматикой;
• поддержка специальных алгоритмов автоматики жилых домов, упрощает программирование;
• управление многонаправленным газовым, порошковым, аэрозольным пожаротушением;
• возможность как централизованного, так и дистанционного управления постановкой / снятием с охраны;
• выносной дополнительный пульт управления с удалением до 1000 м.;
• журнал событий и действий персонала с указанием конкретных фамилий;
• управление прибором с компьютера, объединение в сеть (ПО «Мониторинг»);
• высокая устойчивость к индус- триальным и другим помехам благодаря гальванической развязке всех шлейфов и линий.
Минимальные требования к ПК:
Серверная часть (компьютер с драйвером мониторинга) или один компьютер:
• Не менее 50-100 Гб свободного места;
• Не менее 4 ГБ (для 32-разрядных систем) или 16 ГБ (для 64-разрядных систем). оперативной памяти (с увеличением по мере роста числа подключенных приборов и СДИ);
• Процессор с двумя ядрами частотой не менее 2ГГц.
Компьютер с АРМ:
• 5 Гб свободного места;
• не менее 4Гб оперативной памяти;
• процессор с частотой не менее 1.5ГГц
Технические параметры
| Габариты (см) | 27 x 32 x 8.5 |
| Релейные выходы | 4 |
| Температура эксплуатации (°C) | -10 ... 55 |
| Срок гарантии (мес.) | 24 |
| Потребляемый ток (А) | 0.15 |
| Сетевой интерфейс | RS-485, USB |
| Вес, кг. | 5.20 |
