ОПОРА-3.5

1. Назначение

Металлические опоры «ОПОРА-2» и «ОПОРА-2,5» устанавливаются на периметре и предназначены для крепления блоков однопозиционных и двухпозиционных извещателей серий «ФАНТОМ», «СП4У40», «ЗЕБРА», «БАРЬЕР», «FMW», «ЦИКЛОН», «ЛУЧ-М», коробок распределительных, блоков питания, а также оборудования других производителей.

2. Общие сведени

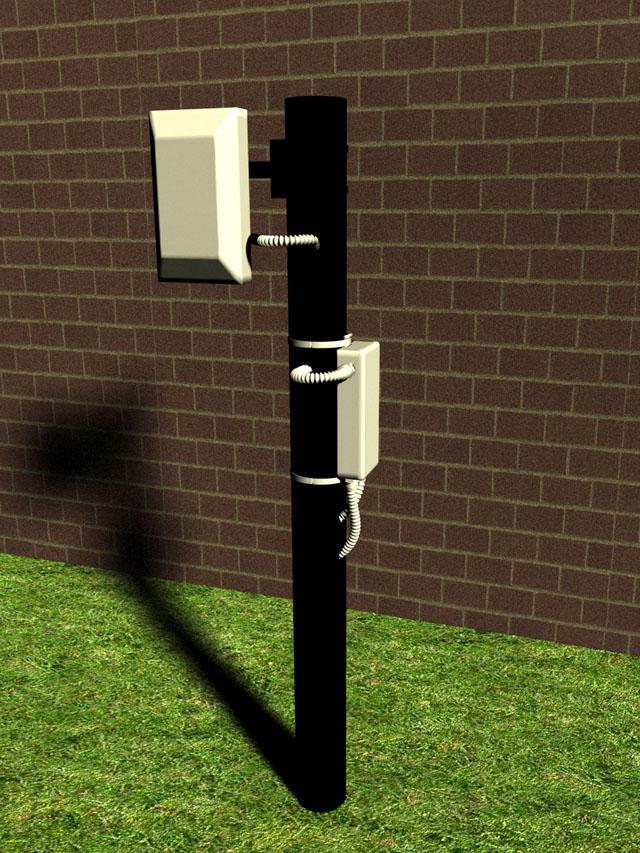

«ОПОРА-2», «ОПОРА-2,5» представляют собой металлические трубы длиной 2,0м и 2,5м соответственно и диаметром 76 мм, имеющие все необходимые отверстия для подведения и прокладки кабелей питания и шлейфов сигнализации и расключения их в распределительной коробке или блоке питания.

     Верхняя часть трубы герметично закрыта заглушкой, предотвращающей попадание воды или снега внутрь опоры и защищающей внутреннюю поверхность трубы от воздействия коррозии. Кроме этого, наличие заглушки обеспечивает свободный доступ к кабелям внутри опоры при проведении монтажных и ремонтных работ. Защита наружной поверхности опоры выполнена с помощью порошковой покраски, а для агрессивных сред возможна защита поверхности гальванопокрытием.

     Для обеспечения достаточной устойчивости опоры закладываются в грунт на глубину 800…1000 мм. В нижней части трубы имеется два отверстия для ввода-вывода магистральных кабелей питания и сигнализации.

     В опорах предусмотрены отверстия для подведения кабеля от извещателя и магистральных кабелей к распределительной коробке. Если возникает необходимость выполнять сезонное изменение высоты установки извещателей, то рекомендуется прокладывать кабель напрямую от блока извещателя к коробке, не заводя его внутрь опоры. В этом случае длина кабеля даст свободу перемещения блока извещателя на опоре по высоте.

      При использовании двухметровой «ОПОРА-2» высота надземной части составляет 1200…1000 мм. Этой высоты вполне достаточно для регионов, где зимой снежного покрова практически не бывает, и поэтому нет необходимости в сезонном изменении высоты установки извещателей.

      «ОПОРА-2,5» имеет высоту 2,5м и предназначена для использования в регионах, где снежный покров в зимний период достаточно высок и возникает необходимость изменять установку охранного извещателя по высоте для обеспечения устойчивости его работы.
