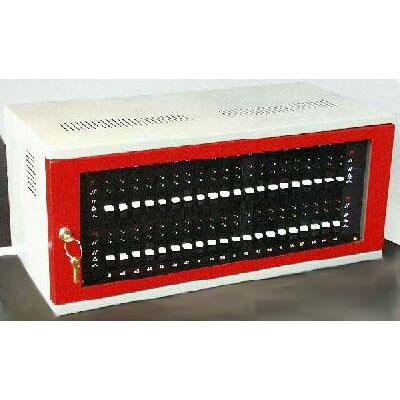

БЛ-40

Блоки предназначены для расширения емкости приемно-контрольных пультов ППК-2, ППК-2А, ППК-2К дополнительно на двадцать (БЛ20) и на сорок (БЛ40) шлейфов пожарной сигнализации.

Устройство

Устройство блоков аналогично устройству пульта ППК-2, при этом в каркасе установлены только блоки БПР-М - десять штук в блоке БЛ20 и двадцать штук в блоке БЛ40. Принцип действия блоков полностью аналогичен принципу действия пульта ППК-2 в части работы со шлейфами.

Подключение блоков к пультам осуществляется с помощью кабеля, который входит в комплект поставки блоков БЛ20 и БЛ40.

Характеристики

Параметр	Значение
Максимальное количество шлейфов пожарной сигнализации, подключаемых к прибору, шт.	20
Максимально возможный суммарный ток потребления активных пожарных извещателей, включенных в один шлейф, мА	10
Максимальное количество пассивных извещателей, включенных в один шлейф (рекомендуемое), шт.	40
Максимально допустимое сопротивление проводов шлейфа, кОм	0,5
Сопротивление изоляции проводов шлейфа, кОм, не менее	50
Напряжение в шлейфе, В	22±2
Напряжение в линии АСПТ, В	24±2
Максимально возможный суммарный ток всех линий пуска АСПТ, мА	300±50
Время задержки включения реле "Оповещение", с момента поступления сигнала "Пожар", с	50±25
Максимальный ток, коммутируемый контактами реле "Оповещение" при напряжении до 250 В, А	2
Максимальная мощность, коммутируемая контактами реле "Пожар", "Неисправность", при напряжении до 80 В, Вт	10
Напряжение источников питания, В:  основного - от сети переменного тока частотой (50±1)Гц  резервного - источника постоянного тока	от 187 до 242  от 21 до 27
Мощность, потребляемая от сети переменного тока, ВxА, не более:  в дежурном режиме:  ППК-2  ППК-2 с БЛ20 (БЛ40)  в режиме "Пожар":  ППК-2  ППК-2 с БЛ20 (БЛ40)	25  40  50  65
Ток, потребляемый от резервного источника питания, А, не более:  в дежурном режиме:  ППК-2  ППК-2 с БЛ20 (БЛ40)  в режиме "Пожар":  ППК-2  ППК-2 с БЛ20 (БЛ40)	1  1,5  2  2,5
Габаритные размеры, мм, не более	560х320x250
Масса, кг, не более	25
Диапазон рабочих температур, С	от 0 до +40
Максимально допустимая относительная влажность при температуре +25 oС, %	80
Средний срок службы, лет, не менее	10
